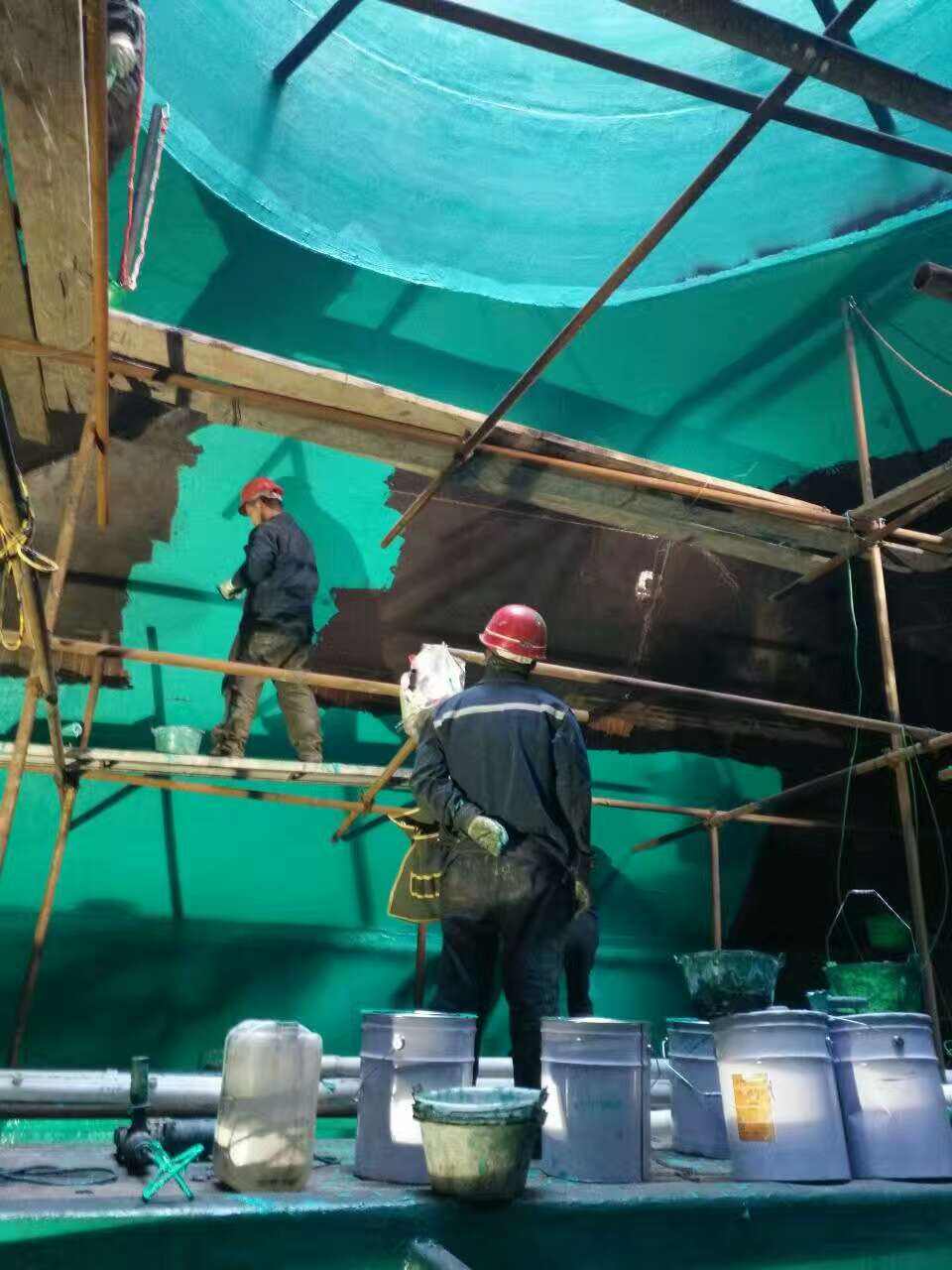

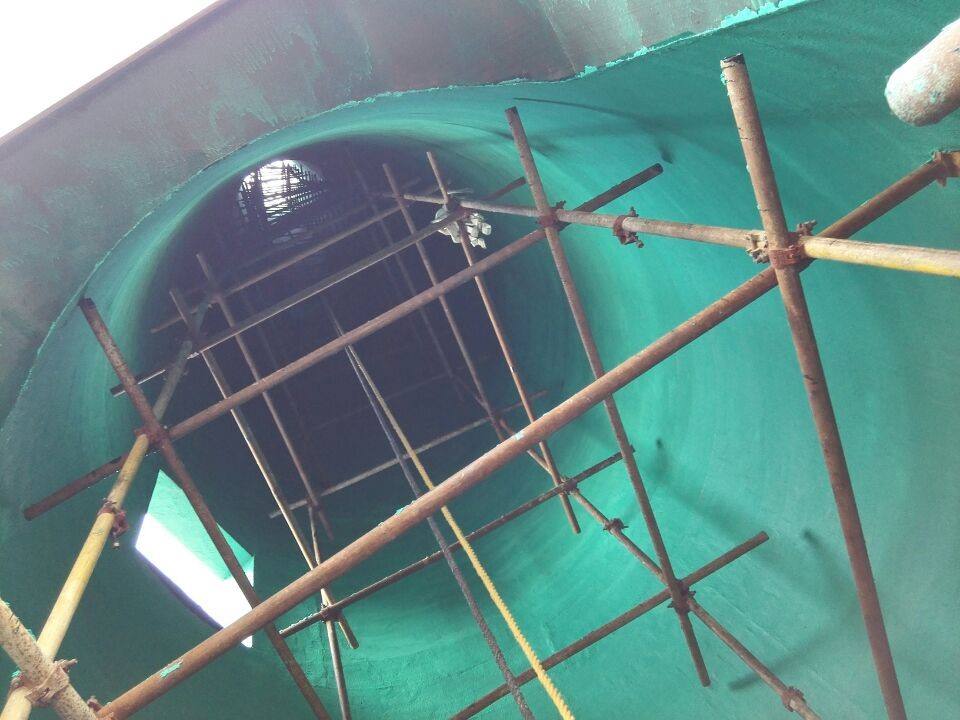

玻璃鋼較為理想的后固化處理溫度和時間是玻璃鋼制造用樹脂熱變形溫度以上的某個溫度處理2h。大多數乙烯基酯樹脂的熱變形溫度介于90～150℃之間，因此120～150℃處理2h就夠了：

①對100℃以下的應用設備：后固化會延長設備的使用壽命，尤其是設備使用溫度低于設備服務高建議溫度20℃時，這意味著后固化對溶劑在25～40℃溫度范圍內的FRP設備是非常有益的。

②對100℃以上的應用設備：后固化在實際使用中已經完成了，足以提供使用前所需的低巴氏硬度了。

③對純的或中性鹽溶液的設備：一般情況下并不要求后固化，就可達到使用要求。使用前可通過“丙酮擦拭敏感性”試驗確認。

④對BPO/DMA常溫固化體系：強烈建議后固化處理，后固化處理應在設備制造后的兩周內進行。

⑤一般而言，實際工業研制中的玻璃鋼制品，后固化條件建議如下：

a. 對雙酚A型環氧乙烯基酯樹脂及以此為基礎的變性樹脂而言，后固化處理溫度為80℃；

b. 對酚醛型環氧乙烯基酯樹脂及以此為基礎的變性樹脂而言，后固化處理溫度為100℃；

c. 一般每增加1mm厚，后固化處理時間增加1h（一般在5～15h）。

⑥接觸食品、強腐蝕環境下，后固化處理是必須的，大型FRP制品后處理時間還需相應延長；后處理溫度不宜過高，防止局部過熱。
